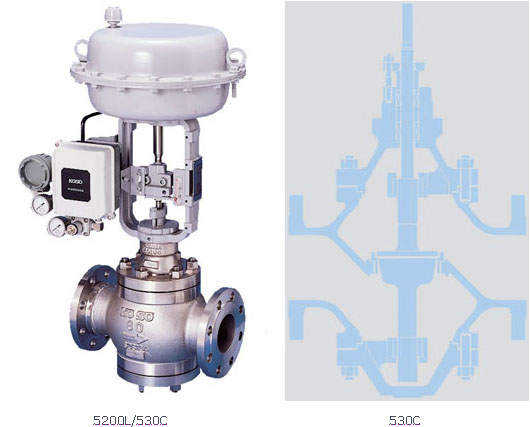

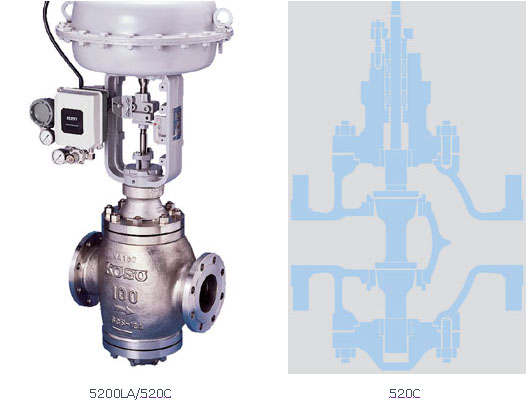

该系列是典型的顶底导向型调节阀，上下阀芯的结构和使用特殊的材质，使其能应用在振动及高温的场合，有着广泛的应用领域。
|
本体形式 |
520C |
530C |
|
公称通径 |
1'(25A)-14'(350A) |
3/4'(20A)-8'(200A) |
|
公称压力 |
ANSI Class 150-600·JIS 10K～40K |
|
流体温度 |
-196～+538 ℃ |
|
连接方式 |
法兰型(RF,RTJ),焊接型(SW,BW)Flanges(RF,RTJ),Butt Weld Socket Weld |
|
阀体材质 |
SCPH2/WCB,SCPH21/WC6,SCPL1/LCB,SCS13A/CFB,SCS14A/CFBM etc. |
|
阀内件材质 |
SUS316,SUS316+Stellite |
|
可调比 |
30:1 |
|
流量特性 |
等百分比,线性,开关Q孔 |
|
阀座泄漏量 |
P孔 |
额定Cv×0.5% ANSI CLASS II |
额定Cv×0.01% ANSI CLASS IV |
|
Q孔 |
微气泡级 |
额定Cv×0.010% |
|
执行机构 |
5200LA:气动薄膜式执行机构
6200LA:气动活塞式执行机构
3500LB,3600LB:全电子式执行机构
3800LA:电液式执行机构REXA |
|
