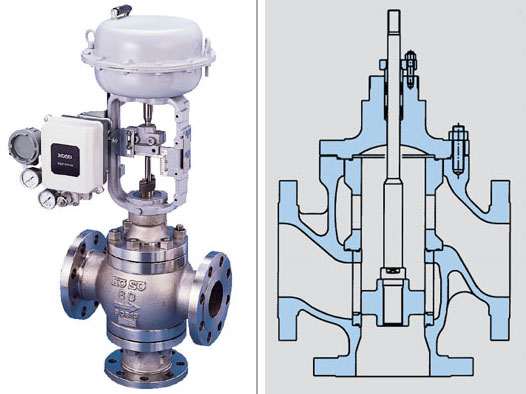

521F/522F三通分流调节阀 531F/532F三通合流调节阀
分流型三通阀是将一路流体分为两路流体
合流型三通阀是将二路流体合为一路流体
公称通径2.5'(65A)以下，531F合流型可用地分流型的场合。
|
本体形式 |
521F·531F |
|
公称通径 |
3/4“（20A）～8”（200A） |
|
公称压力 |
ANSI Class 150～600·JIS 10K～40K |
|
流体温度 |
-45～+300 ℃ |
|
连接方式 |
法兰型(RF,RTJ) |
|
阀体材质 |
SCPH2/WCB，SCS13A/CF8，SCS14A/CF8M |
|
阀内件材质 |
SCS14/CF8M，SCS24 |
|
可调比 |
30:1 |
|
流量特性 |
近似线性 |
|
阀座泄漏量 |
额定Cv×0.1%
ANSI Class V |
|
执行机构 |
5200LA:气动薄膜式执行机构
6300LA:气动活塞式执行机构
3500，3600LB：全电子式执行机构
3800LA：电液式执行机构REXA | |
