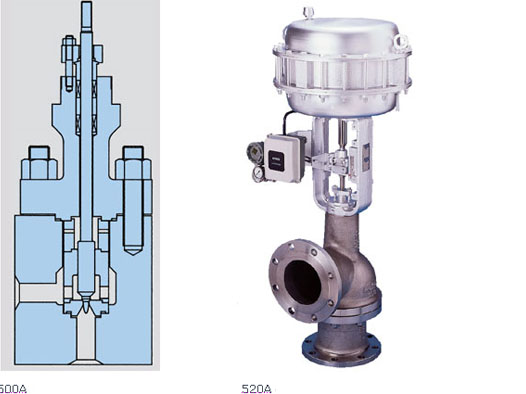

500A顶部导向型单座角阀 520A顶部导向型单座角阀
该系列调节阀的流路设计适用于含料浆、粘性流体、闪蒸、超高压差等各种流体。
|
本体形式 |
520A |
500A |
|
公称通径 |
2'(50A)～6'(150A) |
1/2'(15A)～1 1/2 '(40A) |
|
公称压力 |
ANSI Class 150～600·JIS 10K～40K |
ANSI Class 150～4500·JIS 10K～63K |
|
流体温度 |
-45～+300 ℃ |
196～+538 ℃ |
|
连接方式 |
法兰型(RF,RTJ) |
整体法兰型(RF，RTJ)焊接型(SW) |
|
阀体材质 |
SCPH2/WCB，SCS13A/CF8，SCS14A/CF8M |
A105,F11,F22,SUS316,etc |
|
阀内件材质 |
SUS316,SUS316+Stellite |
SUS316,SUS316+Stellite |
|
可调比 |
30:1 |
30:1～10:1 |
|
流量特性 |
等百分比，线性 |
|
阀座泄漏量 |
额定Cv×0.01% ANSI Class V |
|
执行机构 |
5200LA:气动薄膜式执行机构
6300LA:气动活塞式执行机构
3500，3600LB：全电子式执行机构
3800LA：电液式执行机构REXA | |
