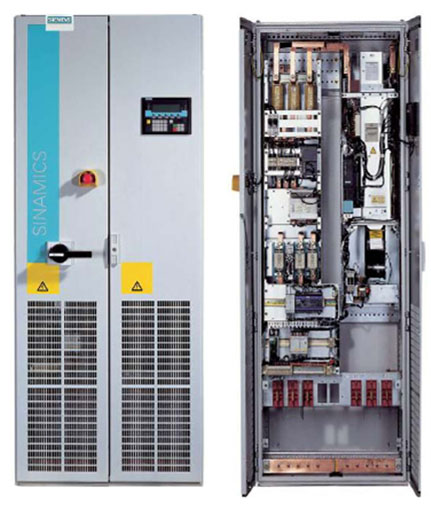

SINAMICS S120CM 变频调速柜
具有DRIVE-CLiQ网络技术的解决方案 高性能 全应用 多传动
一种集成了工业机械工程学和最新传动技术的高性能变频柜，随着SINAMICS S120CM而重装上市了。
这种方案非常适于需要对多个电机协调控制的场合，而电机通过连于公共直流母线的逆变器来拖动。
这种多电机传动系统可通过公共直流母线实现电能交换，采用集中进线，这样整流的总功率甚至可以低于逆变的总功率。再加上紧凑的设计，从而减少空间占用和综合费用。
|
 |
SINAMICS S120CM 也可以用于大功率单电机传动。例如：通过并联多个整流柜和多个逆变柜可构成24脉冲整流的4.5 MW单机传动。
SINAMICS S120 CM – 显而易见的优点
SINAMICS S120CM 变频调速柜将各个独立的功能单元完美结合在一起，标准化的接口实现电气和通讯的连接。允许用户根据应用优化配置传动系统，提供量身定做的高品质产品。不仅如此，丰富的选件使SINAMICS S120CM能灵活地集成在工厂系统里。异常紧凑的设计和优化的排布减少了占地，从而最大程度减少安装和调试的费用和时间。
毋庸置疑，S120CM 还具有SINAMICS S120产品家族的所有特点：
•DRIVE-CLiQ， 一种全新的传动接口，允许SINAMICS S120传动之间甚至包括电机和编码器之间进行快速可靠地通讯。
•独立的控制单元和模块化功率单元所带来的高度灵活性。
•一个控制单元可以控制多至 4个矢量模式的传动。既安全可靠又节省费用。这允许数据直接在传动与传动之间进行交换，因此可以省去上位机的介入。
•流行的PROFIBUS-DP作为标准总线接口集成在控制单元中；全新的PROFINET IO作为工业以太网通讯选件插装在控制单元上。通过这些现场总线，SINAMICS S120CM就能够轻松组态到上位自动化系统中，例如：SIMATIC 或SIMOTION。
•标准软件SIZER 和STARTER提供了工程选型，调试和故障分析用的图形化工具。
SINAMICS S120CM – 技术数据概览
SINAMICS S120 变频调速柜的适用电压范围3 AC 380 V - 3 AC 690 V。柜体防护等级从IP20到 IP54。
|
模块化柜体 |
功能 |
功率范围 |
|
逆变柜 |
用于拖动电机 |
340 – 480 V: 1.6 kW – 800 kW / 3000 kW *)
500 – 690 V: 75 kW – 1200 kW / 4500 kW *) |
|
基本整流柜 |
6 脉冲，非受控整流单元
单象限运行 |
380 – 480 V: 200 kW – 900 kW / 3500 kW *)
500 – 690 V: 250 kW – 1500 kW / 5800 kW *) |
|
整流/回馈柜 |
6 脉冲非受控整流 /再生反馈单元
四象限运行 |
380 – 480 V: 250 kW – 800 kW / 3100kW *)
500 – 690 V: 450 kW – 1400 kW / 5400kW *) |
|
有源整流柜 |
6 脉冲可控整流 /再生反馈单元，包括电网净化滤波器，谐波可忽略
四象限运行 |
380 – 480 V: 132 kW – 900 kW / 3500 kW *)
500 – 690 V: 560 kW – 1400 kW / 5400 kW *) |
|
制动柜 |
制动斩波器对过高的回馈能量通过制动电阻进行耗散 |
380 – 480 V: 500 kW, 1000 kW
500 – 600 V: 550 kW, 1100 kW
660 – 690 V: 630 kW, 1200 kW
200 kW 的制动模块作为选件内置在逆变单元中 |
|
进线柜 |
连接电网和整流单元并包括相应的开关设备 |
380 – 480 V: 250 A – 3200 A
500 – 690 V: 280 A – 3200 A |
|
并联 |
|
SINAMICS S120CM 变频调速柜 – 典型应用
高度模块化的传动系统SINAMICS S120CM变频调速柜特别适合于多个电机需要协调控制的场合，这类典型应用场合有：
•纸机，涂布机，辊刀式切纸机
• 轧机，输送机, 处理线
• 提升机
•用于测试电机和齿轮箱的测试台
•印刷机
•纺机
|
