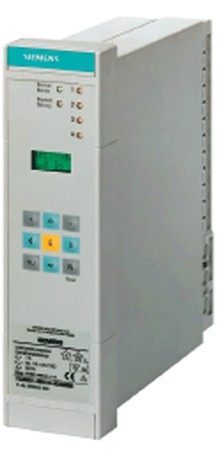

7SD600导引电缆线路纵差保护装置 |
生产厂：德国西门子
用 途；
▲ 各种电压等级的电缆和架空线的快速差动保护
性能特点：
▲ 快速的绝对选择性的短路保护
▲ 比率制动特性
▲ 带二次谐波制动
▲ 防止CT暂态饱和的附加制动功能
▲ 事件记录和故障录波
▲ 可通过串行口（RS485）和主控单元通信
▲ 导引线对最长12km
▲ 和综合变流器4AM4930配合使用
主要功能：
保护功能：电流差动保护；
远方跳闸，可将本端的一个信号传送到对侧跳闸；
栓锁功能，用于差动保护和远方跳闸命令保持；
紧急过流保护，可作为差动保护停运或因故失效时的后备过流保护；
测量功能：可测各侧三相电流，并计算各相差动电流和制动电流；
通信功能：系统接口, RS485,采用IEC870-103规约，
操作员接口,装于前面板,用于连接AT或PC机,用于调试.
其它功能：事件记录,储存最后三个故障的全部报警事件
故障记录,最多可存储8个故障记录.
自监视功能，硬件或软件或电源故障时能自动发信。
对时功能,通过系统接口实现同步
结构安装：采用7XP20箱体， 6U×1/3（ ）的整体结构，可平面安装，也可以柜内安装或嵌入式安装，可以集中组屏，也可分散安装于开关柜或继电器小室
典型应用：7SD600已有上万套在世界各地运行，国内由本公司实施的工程中也已有数十套运行于220kV、110kV、35kV等各级电压的输电线路上。
订货参数： 型 号 7SD600
额定电流： 1A 5A
额定频率： 50HZ 60HZ 16 2/3HZ
结 构： 平面安装式，端子在侧面
平面安装式，端子在顶/底部嵌入安装
附加功能： 导引线监视和传送跳闸
系统接口： 无系统接口 RS485
|
 | |
|
|
|
