分布式 I/O 系统
过程 I/O 在自动化系统组态中通常集中安装在一起。
在过程 I/O 和自动化系统之间的距离越长，接线的工作量会越大且越复杂，从而使得系统越易受
到电磁干扰而削弱其可靠性。

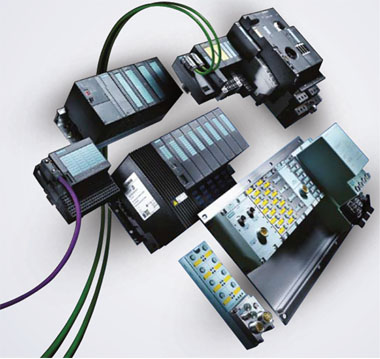

分布式 I/O 成了此类系统的理想解决方案：
• 主站 CPU 位于中央位置
• 分布式 I/O 系统（输入和输出、使用智能 DP 从站进行智能预处理）在远程位置就地操作
• 高性能的 PROFIBUS DP 及其高数据传输率实现了在 CPU 及其分布式 I/O 系统之间进行
顺畅的通讯
• PROFINET IO
什么是 PROFIBUS DP
PROFIBUS DP 是符合 IEC 61784-1:2002 Ed1 CP 3/1 标准并基于“DP”协议（DP 代表分布
式外设）的开放式总线系统。
PROFIBUS DP 或由基于屏蔽双绞线电缆的电气网络实现，或由基于光纤的光学网络实现。
“DP”是用于在 CPU 和分布式 I/O 系统之间进行循环数据交换的高速协议。
什么是 DP 主站和 DP 从站
DP 主站代表 CPU 和分布式 I/O 系统之间的连接。它通过 PROFIBUS DP 与分布式 I/O 系统
交换数据并监视 PROFIBUS DP 总线。
分布式 I/O 系统（即 DP 从站）在本地准备编码器和执行器数据，以将其通过 PROFIBUS DP
传送至 CPU。
哪些设备可以连接到 PROFIBUS DP
PROFIBUS DP 支持所有符合 IEC61784-1:2002 Ed1 CP 3/1 标准的 DP 主站或 DP 从站。
PROFIBUS DP 网络的组态
PROFIBUS DP 网络的典型组态。DP 主站集成在相应的设备中。例如，S7-400 或
S7-300 均配有一个 PROFIBUS DP 接口。DP 从站是指通过 PROFIBUS DP 连接至 DP 主站
的分布式 I/O 系统。

ET 200M 分布式 I/O 设备
定义
ET 200M 分布式 I/O 设备是具有 IP 20 防护等级的模块化 DP 从站。

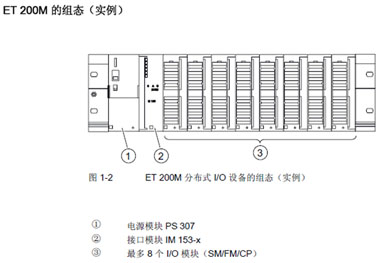

ET 200M 具有 S7-300 自动化系统的组态技术，由一个 IM 153-x 和多个 S7-300 的 I/O
模块组成。
“SIMATIC S7-DP 从站”
ET 200M 分布式 I/O 系统是 SIMATIC S7 自动化系统的组成部分。
即，STEP 7 为对 DP 主站系统中的 ET 200M 组态、分配参数、编程、调试和诊断提供
支持。IM 153-2 的特殊服务和功能（例如，可组态的 FM）只有在 SIMATIC S7/PCS 7
中才可以完全使用。
如果在 DP 标准主站（例如 S5-95U）上使用 ET 200M，组态工具还将提供对 GSD 文件
的支持；但是，您必须注意 DP 主站的技术数据（项目数据，例如，可能的参数分配和诊
断消息帧长度等）。
PROFIBUS 标准 IEC 61784-1：2002 Ed1 CP 3/1 还包括 DPV1 模式。仅在集成的 GSD
文件修订版大于等于 3 时可以使用此模式。
