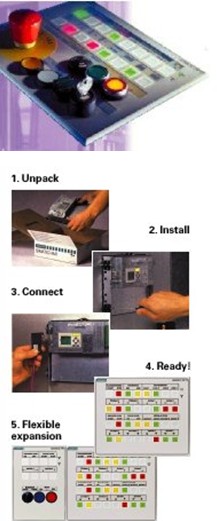

SIMATIC 按钮面板
全新的操作员面板
您能在缺少昂贵配线的情况下安装控制面板吗？
您能在不用冲压和钻眼，尤其是不用连接每一按钮和指示灯的情况下连同集成I/O模块一起安装吗？
您能想象安装和调试的时间减少了不可思议的90%吗？
当然能！因为：
SIMATIC按钮面板使之成为可能
彩色、长寿命的平面LED显示，凹凸质感的键盘组成SIMATIC按钮面板
只需安装好按钮面板，插上电源线，与PLC连上标准总线即可
如此简便的安装带给您的还是原先那样强大的功能，安装速度的快慢取决于扩展模块的多少。
更多优点：
设置时无需调整参数
按钮和指示灯有更简洁的数字输入/输出模块
只需一条标准总线，省去连线麻烦。（可作为从设备与DP主机通过PROFIBUS-DP连接可获12M波特率，或通过MPI与SIMATIC S7-200, S7-300和S7-400连接）
集成的分析与显示错误功能节约了时间
|
|
Micro面板
微型面板是专门为使用 SIMATIC S7-200 小型 PLC 的应用定做的，它们带有文本显示屏或触摸屏。
例如:基于文本显示的TD400C和可显示图形的触摸/按键面板KTP178Micro。
|
|
键控式面板
SIMATIC 操作员面板具有强大功能，确保高效的控制和监视
基于文本的显示设备具有更多功能 （OP3，OP7，OP17 and OP 73）
基于图形的显示设备可显示曲线及棒图
除标准功能外，OP系列还免费提供更多功能
参量管理
线性转换
可变限值变量
可装载固件
在线语言选择及更多
明亮的大显示屏，蜜蜂键盘以及合理布局的大尺寸按键确保方便可靠的操作
|
|
SIMATIC 触摸屏面板
使用SIMATIC触摸屏面板，您只需触摸显示屏上的“按钮”，传统按钮已不再需要
您可以自定义显示屏上的图形式按钮，更直观的表达拉近了用户和您的距离 SIMATIC触摸面板使用非常方便。防护等级IP65的前面板可耐热、耐冷、防油污、防潮。它同样为您提供了非常强大的图形功能。
|
|
精简面板
随着 SIMATIC 精简系列操作屏的发布，新一代面向简单操作和状态监控任务的人机界面设备将和广大客户见面。新一代精简系列操作屏具有报警信息、配方管理和趋势图等功能。精简系列操作屏最先推出的有10寸和15寸两个系列，都具有以太网接口，另外10寸系列中还有一款屏配备 RS485/422（MPI/DP）接口。除了具备和其它操作屏相同的触摸操作区外，10寸系列还具有8个可组态的功能按键。精简系列操作屏的安装开孔尺寸还和现有的SIMATIC操作面板或多功能面板相互兼容。精简系列操作屏的组态软件是WinCC fl exible 2008 版，10寸和15寸使用WinCC fl exible 2008 标准版组态。
• 以基本的HMI功能提供更高的性价比
• 256 色真彩触摸屏+ 8个可组态功能按键操作方式（15' 没有按键）
• 集成以太网（10/100M）接口或 RS485/422 接口（MPI/DP 协议）
• WinCC fl exible 2008 标准版组态
|
 |

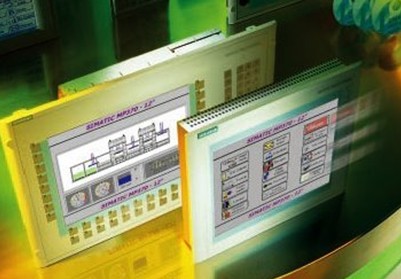

多功能面板
SIMATIC 瘦客户端
瘦客户端是经济型操作终端，可以为大型的系统在现场提供面板的功能，为此，可以扩展系统应用范围，增强操作性，提高生产率。
SIMATIC 瘦客户端是经济型操作站，在大型设备中用作 SIMATIC 面板或Panel PC 的补充。作为操作终端，除了能够实现 HMI 连接之外，还直接在设备上支持 SCADA、办公应用和 IT 功能。
SIMATIC 瘦客户端通过 Sm@rtAccess（作为客户端与主站面板具有相同的画面）或是微软的标准 RDP（Remote Desktop Protocol，远程桌面协议）始终与主机（SIMATIC 面板，Panel PC 或服务）保持通讯，因此设备自身不需要任何软件安装，授权或附加软件。通过 Ethernet的桥接可以实现与主机更远的通信距离。

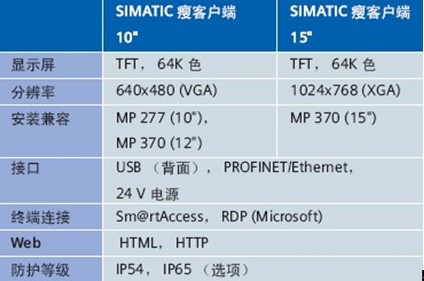

SIMATIC 瘦客户端使用 64K 色分辨率，可以提供 10' 或 15'TFT 显示器。SIMATIC 瘦客户端在安装开孔尺寸和设计上与相应尺寸的多功能面板兼容。SIMATIC 瘦客户端使用触摸屏或与连接到 USB 接口的外部键盘或鼠标进行操作。
 易于使用 SIMATIC 瘦客户端只需要一个 IP 地址。不需要在本地安装软件或进行组态。显示和操作界面由主站提供。因此客户端无需进行备份、恢复或更新操作。这就降低了使用者的总费用。 高坚固性 由于远程操作终端不含硬盘和风扇，因此可以满足非常高的机械坚固性要求（例如抗震性）。 现场主机功能 通过 RDP 连接，既可以在机器的 SIMATIC 瘦客户端上实现 HMI 应用，也可以实现办公应用的现场直接操作，HMI 应用如 WinCC 或 WinCCfl exible，办公应用如 MS-Excel 或 SAP。与 Microsoft CE 下的办公浏览器不同，这里可以进行数据的写入操作。RDP 是一种标准协议，所有的 Windows 操作系统都能够支持。 通讯一致性 SIMATIC 瘦客户端可以集成到 PROFINET/Ethernet 网络。另外，采用Ethernet 电缆可以实现与主站的点对点连接。这样可以实现 100 米距离的连接（更远的距离可以使用交换机），这大大超过通过传统操作面板 USB-DVI 连接距离 SIMATIC WinCC flexible特点概述  WinCC flexible 在所有满足下列条件的应用中用作HMI 软件：现场（生产和过程自动化）需要操作员控制和监视。
组态效率最高
WinCC flexible 工程软件基于最新的软件技术，它支持五种语言（亚洲版本支持 4 种亚洲语言），并为组态工程师提供简单的用户界面。
• 现成的对象库和重复使用的面板对象
• 智能化工具可简化项目的创建，用于对画面层级和动作路径进行图形化组态，并组态大批量数据。
• 使用自动的文本翻译功能进行多语言组态
可跟踪性和验证便利性
由于机械和工厂工程师在生产的产品和生产过程方面需要满足严格的质量需求，因此 WinCC flexible 的 Audit 和 ChangeControl 选项为 他们提供高级别的支持。SIMATIC Logon 通过将 WinCC flexible 集成到工厂范围的中央用户管理，从而增强了 WinCC flexible 的用户管理功能。
• GMP 相关功能的用户界面友好的组态（良好操作规范）
• 使用电子签名和注释在审计跟踪中记录操作员输入
• 对项目进行版本控制和更改跟踪
• 按照 EU 178/2002 和 21 CFR Part 11 标准轻松满足可跟踪性的法律要求
创新的 HMI 和自动化概念
使用 WinCC flexible/Sm@rtAccess选项，操作员站可互相访问变量和画面 。这需要创新且基于 TCP/IP 通信的概念来 完成 HMI 和自动化任务，例如通过使用 SIMATIC THIN CLIENT 操作员站。
• 在工厂间的操作员站可访问当前过程值和画面
• 分布的操作员站用于操作物理分布的大型设备
• 本地控制室解决方案带有中央归档、分析和对过程数据进一步处理的选项
• 链接到 Office 应用程序
基于 Web 的服务和诊断
WinCC flexible/Sm@rtService 选项可为创新服务概念提供以下功能：
• 邮件和文本消息由事件驱动发送到服务人员
• 通过 Intranet/Internet 对现场站进行远程控制
• 使用现成的诊断功能对操作员站进行诊断
• 服务和维护功能（下载项目、下载/上传配方）
|
