这就是LOGO!
LOGO! 是西门子公司研制的通用逻辑模块。
LOGO! 集成有：
• 控制功能
• 带背景光的操作和显示面板
• 电源
• 用于扩展模块的接口
• 用于程序模块（插卡）的接口和PC电缆
• 预组态的标准功能，例如接通断开延时继电器、脉冲继电器和软键
• 定时器
• 数字量和模拟量标志
• 数字量模拟量输入和输出，取决于设备的类型
LOGO! 能为您做什么？
      可在家庭和安装工程中使用（例如用于楼梯照明、室外照明、遮阳蓬、百叶窗、商店橱窗
照明等），亦可在开关柜和机电设备中使用（例如门控制系统、空调系统、或雨水泵等）
LOGO! 还能用于暖房或温室等专用控制系统，用于控制操作信号，以及通过连接一个通
讯模块（例如AS-i）用于机器或过程的分布式就地控制。
      还提供有无操作面板和显示单元的特殊型号，可用于小型机械设备、电气装置、控制柜以
及安装工程等一系列应用。
可提供什么设备?
LOGO! 基本型有2 个电压等级
• 等级1 ≤ 24 V：例如12V DC，24V DC，24V AC
• 等级2 > 24 V：例如115V...240 V AC/DC
型式有：

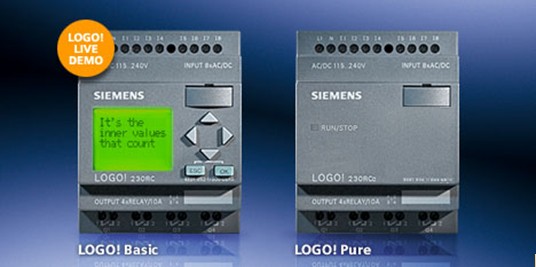

• 带显示：8个输入和4个输出
• 无显示（“LOGO! Pure”）：8个输入和4个输出
每种型式，均集成在4 个子单元内（SU），并装备有一个扩展接口和提供37 个预组态的
标准和特殊功能，以用于建立线路的程序。
LOGO！提供哪些通讯模块？
• LOGO! 通讯模块（CM）AS-i ，在一单独的文档中对该模块有更为详细的描述。此通讯
模块有4个虚拟输入和输出，其作用相当于AS-i 接口系统和LOGO！系统之间的一个接
口，AS-i 接口模块使4个数据位从LOGO！基本型传送到AS-i 接口系统，反之亦然。
• LOGO！通讯模块（CM）EIB/KNX，在一个单独的文档中对该模块有更为详细的描
述。CM EIB/KNX是一个将LOGO！模块连接到EIB总线的通讯模块，它实现作为逻辑
模块LOGO！（12/24或115/240V）的从站功能。
• CM/ EIB/KNX是在EIB总线上的一个总线设备，通过EIB数据点的数据交换，使
LOGO！能和其它EIB设备进行通讯。它传送EIB数据点到LOGO！以及传送LOGO！功能
到EIB。CM EIB/KNX可以将被组态数据点的当前状态提供给LOGO！因而能链接后者的逻
辑功能和定时元素。此外，EIB数据点还能链接到本地LOGO！输入/输出。以及CM
EIB/KNX模块在EIB总线上传送输出信号状态中的每一个变化。
• LOGO！和CM EIB/KNX模块的通讯结合提供用户运行EIB总线上的分布式控制器功
能，可以快速简易地设定或修改参数和逻辑操作而不需要编程设备。
不再提供的设备
• 所有配置6个输入的型号
• 配置12个输入和8个输出的加长型
• 配置12个输入和8个输出的总线型
模块化LOGO! 的性能可以代替以上这些类型的LOGO!
采用 LOGO! 是您最明智的选择
各种不同形式的LOGO! 基本型、扩展模块和通讯模块提供您一个高度灵活和适应性极强
的系列化产品，足以满足您各种通用和特殊任务的要求。
LOGO!系列提供您多种解决方案，应用范围从小型的家用设备，简单的自动化任务以至
包含有总线系统的复杂工程（例如通讯模块As-i接口）。总而言之，LOGO! 虽小，但功
能齐全，适用范围广阔。
