应用

SIMATIC S7-400是用于中、高档性能范围的可编程序控制器。

模块化及无风扇的设计，坚固耐用，容易扩展和广泛的通讯能力，容易实现的分布式结构以及用户友好的操作使SIMATIC S7-400成为中、高档性能控制领域中首选的理想解决方案。

SIMATIC S7-400的应用领域包括：

当控制任务变得更加复杂时，任何时候控制系统都可以逐步升级，而不必过多的添加额外的模板。

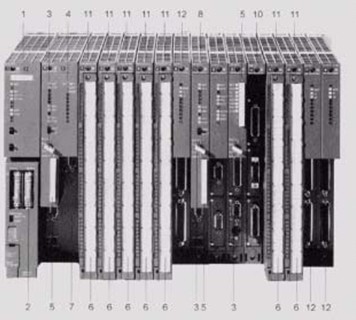

设计综述

S7-400自动化系统采用模块化设计。它所具有的模板的扩展和配置功能使其能够按照每个不同的需求灵活组合。一个系统包括：电源模板，中央处理单元(CPU)，各种信号模板(SM)，通讯模板(CP)，功能模板(FM)，接口模板(IM)，SIMATIC S5模板。

系统安装

简单的设计系统使S7-400用途广泛、灵活、适用性强。

扩展

最多有21个扩展单元(EU)都可以连接到中央控制器(CC)；通过接口模板连接(IM)；集中式扩展；用EU进行分布式扩展；用ET 200进行远程扩展。

功能

• 高速指令处理
• 用户友好的参数设置
• 口令保护
• 系统功能
• 用户友好的操作员控制和监视功能（HMI）已集成在SIMATIC的操作系统中
•  CPU的诊断功能和自测试智能诊断系统连续地监视系统功能并记录错误和系统的特殊事件。
• 模式选择开关

S7 400h概述

• 安全型自动化系统适合于需要高安全性要求的设备
• 遵守SIL3至IEC 61508，AK6至DIN V19250和Cat 4到EN 954-1的安全要求。
• 如果需要，可通过冗余设计达到容错功能。
•  安全式I/O没有附加的连线：通过带PROFIS安全曲线的PROFIBUS-DP的安全通讯
•  以S7-400H和ET 200M为基础，包括安全型模板。
•  标准模板可在非安全型的自动化系统中应用

应用

SIMATIC S7-400F/FH安全型自动化系统可用在有着安全性要求的工厂。它的控制过程（如果直接关闭）不会对人或环境产生损坏。S7-400F/FH有2种基本型：

• S7-400F
•  S7-400FH

S7-400F/FH适应于具有下列安全型要求的场合：

• 安全要求级别符合AK1至AK 6至DIN V 19250/ DIN V VDE 0801。
•   安全要求级别符合SIL 1至SIL 3至IEC 61508
• 待级1至4至EN 954-1

另外，S7-400F/FH可以使用标准模板，以及安全型模板，这样可以配置一个完全型集成控制系统。用在无安全性要求以及部分安全性要求的工厂中。整个工厂可以用相同的标准工具进行配置和编程
