基本特点
􀁹 过程站集成总线功能;
􀁹 每个过程站支持4条高速通信总线;
􀁹 支持不同类型总线,可以混合使用:
-Profibus DP, 高达 12MB;
-Modbus
-CAN
-Foundation Fieldbus H1
􀁹 全集成的高效编程工具软件,CBF;
􀁹 在控制器及HSI(Human System Interface)上共享的唯一全局数据库;
􀁹 面向工厂控制的图形化模块组态及操作参数,全兼容IEC61131-3;
􀁹 复杂详细的诊测实现设备预防性维护;
􀁹 紧凑式结构设计;
􀁹 前面板连接;
􀁹 DIN 导轨安装;
􀁹 环境温度为0-60℃;
􀁹 EMC符合EN50082;
􀁹 多种认证:CE,NAMUR,CSA,UL,GOST;

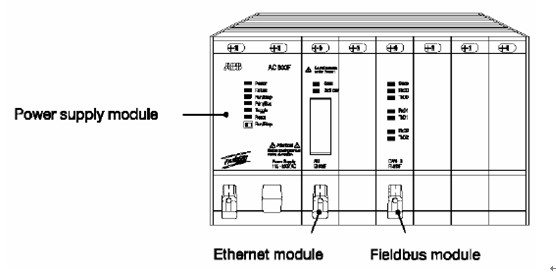

AC 800F 控制器构成:
• CPU 主板与模件接口槽位;
• 电源模件;
• 至少一个 Ethernet 模件;
• 最大4个现场总线模件;
AC800F 控制器槽位:
􀁹 P: 用于插入电源模件;
􀁹 E:每个AC800F 控制器有2个E 槽,用于插入以太网模件,一般E1 槽作为标准系统通信,E2槽为控制器
冗余切换接口;
􀁹 F:每个AC800F 控制器有4个F 槽,用于插入现场总线接口模件,如果使用FI810F 通信模件,这个模件
仅能插入到F1槽,其它总线接口模件无槽位限制,但最多为4个;
AC800F 使用Ethernet 网络作为系统总线连接多种类型接点设备,实现过程控制站及操作员站和工程师站
之间的对等通信.通信介质为同轴电缆、双绞线及光纤电缆。控制器采用一体化的编程软件包Control
Builder F 实现编程，这个编程软件面向工厂系统全局，覆盖从操作员站直到最底层的现场总线设备组态。
电源模件
型号 描述
SA801F 输入电压为 115-230 VAC, 电源模件
SA811F 输入电压为 115-230 VAC, 电源模件,高输出能量,诊测接口电气隔离
SD802F 输入电压为 冗余 24 VDC, 电源模件
SD812F 输入电压为 冗余 24 VDC, 电源模件, 高输出能量,诊测接口电气隔离
以太网模件
型号描述
EI801F 10Base2 以太网细缆模件,包含内存信息保持电池安装座
EI802F 10Base5 以太网标准AUI接口模件,包含内存信息保持电池安装座,支持通过收发器连接转换
为10Base2,10BaseFL 介质
EI803F 10BaseT 以太网标准RJ45接口模件,包含内存信息保持电池安装座,支持连接10BaseT Hub及
星型集线器
EI811F 10Base2 以太网细缆模件,包含内存信息保持电池安装座,支持高性能电池专用于保持
PM803F 主板内存信息
EI812F 10Base5 以太网标准AUI接口模件,包含内存信息保持电池安装座, 支持高性能电池专用于保
持PM803F 主板内存信息,支持通过收发器连接转换为10Base2,10BaseFL 介质
EI813F 10BaseT 以太网标准RJ45接口模件,包含内存信息保持电池安装座, 支持高性能电池专用于
保持PM803F 主板内存信息,支持连接10BaseT Hub及星型集线器
总线接口模件
型号 描述
FI810F CAN 模件,3 通道,有效协议 DigiNet P
FI820F 串行模件, 2通道,有效协议Modbus 等
FI830F ProfiBus 模件,直接连接ProfiBus 现场设备
FI840F 高速以太网模件(HSE),支持新的FF HSE 现场总线标准,同时兼容FF H2 标准
